颗粒物清洁度检测_表面

清洁度是指零件、总成和整机特定部位被杂质污染的程度。用规定的方法从规定的特征部位采集到的杂质微粒的质量、大小和数量来表示。“规定部位”是指危及产品可靠性的特征部位。“杂质”包括产品设计、制造、运输、使用和维修过程中，本身残留的、外界混入的和系统生成的全部杂质。更多了解：https://www.baijiantest.com

检测目的：

保证清洁度的目的是使产品达到规定的寿命，不使产品在制造、使用、维修过程中因污染而缩短使用寿命。通过清洁度检测并规定其限值，可大大减轻颗粒磨损造成的损害，提高整机运行寿命和可靠性，减少对整机的危害如：滤芯堵塞，回路流量减小，密封材料、隔膜的异常磨损，积存大量水垢造成工作不可靠，电磁转换阀的工作不可靠或烧损等，具有特别重要的意义。

涉及行业领域：

主要为汽车零部件、航空发动机、电子产品组装件等。

检测标准：

ISO 16232，VDA 19，PV 3370等。

检测项目：

零部件颗粒物清洁度测试

清洁度污染物粒度分析

污染物成分分析

清洁度检测方法

清洁度测试方法对过程控制、品质保证和失效分析很重要，测试方法是概括用于获得有关测试主体如各种机械、电子零件清洁度数据的详细程序。

有些工件表面的污染物可以直接检测，有些则要用间接的方法检测。如机械中部件和系统空腔的清洁度，通常用间接的方法，用所采用的工作液或工艺用液(清洗液)的污染度来确定，如液压系统的清洁度用检测液压油的清洁度来确定。间接检测主要涉及到油样的采集、油样的净化及称重。CTI清洁度实验室在大量开展直接清洗法的基础上，也在着手研发间接清洗法。

方法概述：

对于颗粒物的清洁度，常用的检测方法有以下5种：目视检测法，荧光发光法，称重法，接触角法，颗粒尺寸数量法。

对于电路板清洁度的测试，主要有NaCl当量法和离子色谱法。

目视检测法：目视检查法是相对比较简单的一种检测方法，由人工直接用眼睛在放大镜或显微镜下对零件可观察到的外表面或内腔表面进行检查。进而鉴别污染颗粒是否为金属、非金属或纤维，及其尺寸大小。目检法主要用来检查残留在零件表面的比较大而明显的颗粒、斑点、锈斑等污染，该方法主要的缺点是检查的结果易受人为因素干扰。

荧光发光法：主要是利用紫外线来检测零件表面的清洁度。在紫外线的照射下，表面的污染物颗粒会发出荧光。根据发荧光即可目测污物在零件表面的位置，荧光强度也可以应用信号检测仪测试从而表示表面被污染的程度。但如果要识别污染物的成分等特性，必须借助其它分析法。

接触角法：所谓接触角，就是液体在固体表面形成热力学平衡时所持有的角。对固体和液体之间形成的接触角的测量，是在粘着、表面处理及聚合体表面分析等众多类似领域广为知晓的分析技术，是对多个单位的单层变化也十分敏感的表面分析技术。接触角法主要是运用表面清洁度分析仪实现的，它通过分析受油污染的玻璃、芯片、PCB 板等材料的表面接触角（水滴角）与玻璃、芯片的角度的区别，来评估玻璃、芯片、PCB 板的清洁程度的方法。

称重法：称重法是一种工业生产和试验中常用的清洁度测试方法。也是本实验室*常用的测试方法。其测试原理是使用选定的清洗液在一定条件下对一定数量的试样进行清洗。将清洗后的液体通过一定孔径的的滤膜进行过滤（常用的滤膜孔径有5μm，10μm，20μm，30μm等），污物被收集在滤膜表面上。对过滤前后的滤膜进行称量，两次称重的差值，即为污染物的重量。

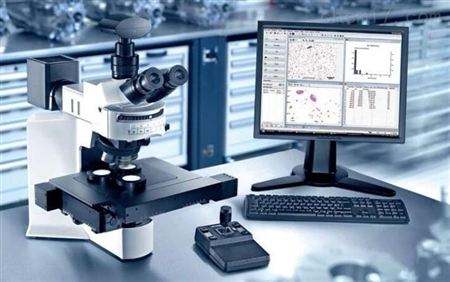

颗粒尺寸数量法：是一种零件清洁度测试的新方法。其基本原理是根据被检测的表面与污染物颗粒具有不同的光吸收或散射率。其测试方法是：与重量法的处理方法相同，待滤纸干燥后，用显微镜（*佳设备是具有拍照功能的图像识别和分析设备）在光照射下检测，按颗粒尺寸和面积即可得到所测零件的固体颗粒污染物结果。它适用精密清洗定量化的清洁度检测方法，尤其适用于检测微小颗粒和带色杂质颗粒。但是，如果滤膜是白色的，那么对白色污物和气泡的识别可能引起误判。
